im-PRO
개요
im-PRO 는 수 배전반과 MCC반 매인에 설치되어, 전체 또는 각 부분 계통의 전압, 전류, 전력, 전력량 등을 계측 관리할 수 있는 집합형 디지털 판넬메터입니다.
특징
계측 : 선간전압, 상전압, 상전류,
역률, 부하율, 주파수, 유효전력, *무효전력, *유효전력량 ( * : im-PRO H 만 적용 )
통신 : RS-485 MODBUS(옵션)
펄스출력 : kWh 펄스 출력(옵션, im-PRO H제품만 선택가능)
▷ H: V,A, PF, %A, Hz, kW, kVar, kWh
▷ W: V,A, PF, %A, Hz, kW
▷ VA: V, A
▷ VAX: 3상 전압, 3상 전류 동시표시
계측정격
항목
|
단위 | 타입 |
측정범위
|
정밀도
|
해상도
|
|
% |
조건
|
|||||
전압 VL-L/VL-N |
V |
H, W, VA |
입력전압×PT비율 0~95,000 |
1.0 |
25~110% 380V(VL-L), 220V(VL-N) |
0.1~999.9: 0.1 1,000~9,999: 1 10k이상: 0.1k |
전류 IL |
A |
H, W, VA |
0~9,999 |
1.0 |
10~120% |
0.2~999.0: 0.1 1,000~9,999: 1 |
역률 |
- |
H, W |
-0.99~1.0 |
2.0 |
0.5<|PF| |
0.01 |
부하율 |
% |
H, W |
0~999.9 |
1.0 |
10~120% |
0~999.9: 1 |
주파수 |
Hz |
H, W |
60Hz: 55~65 50Hz: 45~65 |
0.2 |
정현파 |
55~65: 0.1 45~55: 0.1 |
유효전력 |
kW |
H, W |
-9,999~9,999 |
2.0 |
0.5<|PF| V:25~110% / A:10~120% |
0~999.9: 0.1 1,000~9,999: 1 |
무효전력 |
kVar |
H |
-9,999~9,999 |
2.0 |
0.5<|PF| V:25~110% / A:10~120% |
0~999.9: 0.1 1,000~9,999: 1 |
유효전력량 |
kWh |
H |
0~824,917,500 |
2.0 |
0.1k |
|
피상전력 RS485 통신전용 |
VA |
H, W |
1~9,000 |
2.0 |
1 |
|

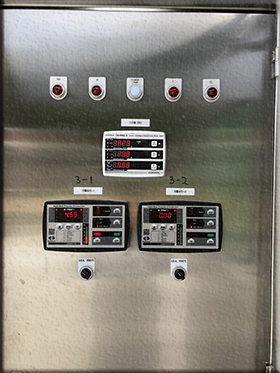

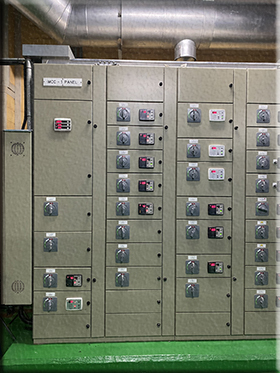

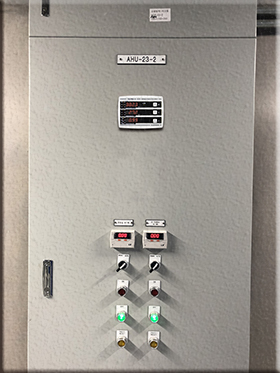

현장설치사진
